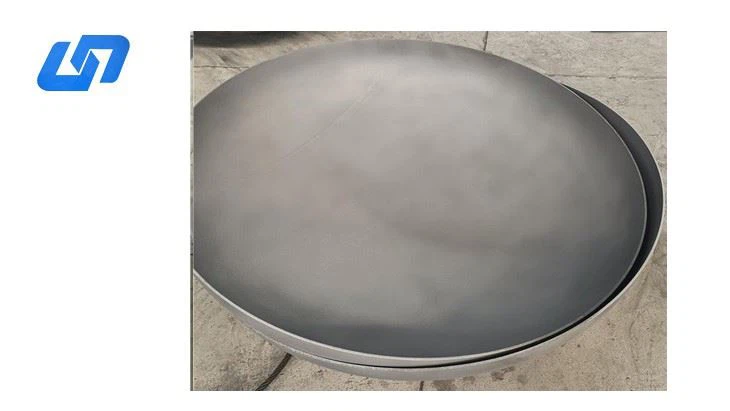

ראש כלי טיטניום

ראש כלי הטיטניום הוא חלק מהמיכל, המחובר למעטפת באמצעות ריתוך. על פי צורות גיאומטריות שונות, ניתן לחלק אותו לראש כדורי, ראש אליפטי, ראש בצורת צלחת, ראש כובע כדורי, ראש מעטפת חרוט וראש כיסוי שטוח, ביניהם ראש כדורי, ראש אליפטי, ראש צלחת וראשי כובע כדוריים. מכונים ביחד גם ראשים קמורים. בריתוך, הוא מחולק לראש ריתוך קת וראש ריתוך שקע. משמש בציוד מיכלים שונים כגון מיכלי אחסון, מחליפי חום, מגדלים, כורים, דוודים וציוד הפרדה וכו'.

תיאור הפקה

סוגים

השווה את המאפיינים של ראשים חצי כדוריים, אליפטיים, בצורת צלחת, קונכיות וכיסוי שטוח מבחינת כוח וייצור, והסבירו את היישומים העיקריים שלהם.

1. ראש חצי כדורי: זה נקרא גם ראש אליפטי 2:1. צורתו של ראש זה חסכונית יותר, מכיוון שגובה הראש הוא רק רבע מהקוטר. הרדיוס שלו משתנה בין הציר הראשי למשני.

2. ראש כדור: כדור הוא הצורה האידיאלית לראש, מכיוון שהלחץ בכלי מתחלק שווה בשווה על פני הראש. הרדיוס (R) של הראש שווה לרדיוס החלק הגלילי של הכלי.

3. ראש טוריספרי: לראשים אלו צלחת בעלת רדיוס קבוע (CR), שגודלה תלוי בסוג הראש הטוריספרי. המעבר בין הגליל לצלחת נקרא מפרק. לפרק האצבע יש צורה טורואידלית.

4. ראש קלופר: זהו ראש טוריספרי. לכלי יש רדיוס השווה לקוטר הגליל אליו הוא מחובר. לפרק האצבע יש רדיוס השווה לעשירית מקוטר הגליל.

5. ראש קורבוגן: זהו ראש טוריספרי הנקרא גם ראש סמי אליפסואידי (DIN 28013). רדיוס המנה הוא 80% מקוטר הגליל (CR=0.8 x D0.). רדיוס מפרק האצבע הוא (KR=0.154 x D0).

תהליך ייצור

יריעת טיטניום---חיתוך---ריתוך---פעולת הטבעה---תהליך השיפוע---טיפול שחיקה---תהליך כבישה---חימום{ {7}}זיהוי פגמים---QC---אחסון{10}}תחבורה

אמצעי זהירות לתהליך ריתוך ראשים

1. יש לעבד את משטח החריץ של המפרק המרותך שלו

2. חומרי ריתוך של זה חייבים להיות dehydrogenated ולנקות בקפדנות

3. מפעילים האחראים על ריתוך מפרקים חייבים ללבוש כפפות נקיות, ואסור לגעת בחריץ ובסביבתו משני הצדדים. חל איסור מוחלט להשתמש בברזל כדי לפגוע במשטח חומר הטיטניום.

4. לאחר ניקוי קבוצת הריתוך של ראש כלי טיטניום, יש לרתך אותו מיד

5. טוהר המימן והחנקן של חומר ראש כלי טיטניום המשמש לריתוך לא צריך להיות נמוך מ-99.99%, ונקודת הטל לא צריכה להיות גבוהה ממינוס 50 מעלות צלזיוס

6. לפני הריתוך שלו, יש לבצע ניקוי מכני והסרת שומנים קפדניים על החריץ ובטווח של 25 מ"מ משני הצדדים. יש לנקוט באמצעים כדי למנוע זיהום של החריץ במהלך הריתוך

7. יש לנקוט באמצעים יעילים כדי למנוע היתוך הדדי של פלדה וטיטניום במהלך הריתוך. כאשר השרטוט דורש, יש לבצע את בדיקת זיהום הברזל

8. במהלך תהליך הריתוך, לאחר כל ריתוך, יש לבדוק את צבע פני השטח של שכבת הריתוך. צבע פני השטח של תפר הריתוך והאזור המושפע מחום צריך להיות לבן כסוף או צהוב זהוב. אם צבע פני השטח אינו מתאים, יש להסיר אותו לחלוטין, ולאחר מכן להלחם מחדש. לבדיקת צבע פני השטח, עיין במפרט הרלוונטי

9. יש להשתמש בריתוך קשת דו צדדי בגז אינרטי או ריתוך פלזמה

10. פני השטח של התפר המרותך לאחר הריתוך לא יהיו בעלי פגמים כגון חתך, נקבוביות, מכתשים וסדקים
