כיצד פועל חוט Nitinol

איך עובד חוט ניטינול?

חוטי Nitinol ידועים בתכונותיו הייחודיות וביישומים מגוונים בתעשיות הביו-רפואיות, התעופה והחלל, והרכב, בין היתר. ניטינול, המכונה גם סגסוגת ניקל-טיטניום, היא סגסוגת זיכרון צורה המפגינה סופר-אלסטיות ואפקט זיכרון צורה בטמפרטורות שונות. איך זה עובד? במאמר זה, נחקור את תהליך הייצור, התכונות הפיזיקליות והיישומים של חוטי ניטינול.

מהו Nitinol Wire?

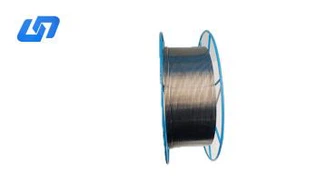

חוט ניטינולהוא סוג של סגסוגת זיכרון צורה העשויה מכ-50 אחוז ניקל ו-50 אחוז טיטניום במשקל. הוא התגלה בשנת 1962 על ידי ויליאם בוהלר ופרדריק וואנג במעבדת חיל הים האמריקאית. ניטינול שואב את שמו מהרכבו, כלומר ניקל (Ni), טיטניום (Ti), ומעבדת חיל הים (NOL). חוט ניטינול זכה לתשומת לב משמעותית בשל תכונותיו הייחודיות, כולל העל-אלסטיות שלו, אפקט זיכרון הצורה, התאימות הביולוגית ועמידות בפני קורוזיה. תכונות אלו הופכות אותו לחומר אידיאלי עבור מגוון רחב של יישומים, כגון סטנטים, חוטים אורתודונטיים, מסנני קרישי דם ורכיבי מנוע רכב.

איך מכינים חוט ניטינול?

תהליך הייצור של תיל ניטינול כולל מספר שלבים, כולל התכת סגסוגת, יציקה, גלגול חם, גלגול קר, חישול ושרטוט תיל. השלב הראשון הוא להמיס את הניקל והטיטניום יחד בכבשן ואקום בתנאים מבוקרים כדי להשיג את ההרכב והטוהר הרצויים. לאחר מכן, הסגסוגת המותכת נוצקת לצורת מטיל ומגלגלת חם ליריעה דקה. לאחר מכן הגיליון מגולגל קר לתוך המד הרצוי, ולאחר מכן חישול כדי להסיר את כל הלחצים השיוריים ולשפר את גמישות החומר. לבסוף, הסדין המחושל נמשך דרך סדרה של מתלים כדי להשיג את הקוטר, גימור פני השטח והישר הרצויים. ניתן לייצר חוט Nitinol בצורות שונות, כגון עגול, שטוח ומלבני, בהתאם לדרישות היישום.

מהן התכונות של חוט ניטינול?

חוט Nitinol הוא בעל מספר תכונות ייחודיות שהופכות אותו לחומר בעל ערך בתעשיות רבות. אחד המאפיינים הידועים ביותר הוא אפקט זיכרון הצורה שלו. חוט ניטינול יכול "לזכור" את צורתו המקורית ויכול לחזור אליו לאחר עיוות בתנאים מסוימים. לדוגמה, אם חוט ניטינול מכופף לצורה מסוימת בטמפרטורות נמוכות, עם חימום, הוא יחזור לצורתו המקורית. יתר על כן, ניטינול מפגין סופר-אלסטיות, הידועה גם בשם פסאו-דו-גמישות, שבה החומר יכול לעמוד בפני מתחים גדולים ללא עיוות קבוע. תכונה זו הופכת אותו לאידיאלי עבור יישומים הדורשים גמישות ועמידות, כגון סטנטים ויישור שיניים. בנוסף, חוט ניטינול תואם ביולוגי, כלומר אינו מייצר תגובה שלילית בגוף האדם, מה שהופך אותו לאידיאלי לשימוש במכשירים רפואיים.

איך לעצב חוט ניטינול?

עיצוב חוט ניטינול דורש הבנה של תגובתו לשינויי טמפרטורה.ניטינוליש שני שלבים ברורים: אוסטניט ומרטנזיט, הקיימים בטמפרטורות שונות. בטמפרטורות נמוכות, ניטינול נמצא בשלב המרטנסיט, שהוא רך וקל לכיפוף אך לא יחזור לצורתו המקורית. בטמפרטורות גבוהות, ניטינול עובר לשלב האוסטניט, שם הוא קשה יותר ויכול לחזור לצורתו המקורית לאחר דפורמציה. לכן, כדי לעצב חוט ניטינול, יש לחמם אותו מעל טמפרטורת המעבר שלו, בדרך כלל בין 500 ל-600 מעלות, לשלב האוסטניט. לאחר צורתו, ניתן לקרר את חוט הניטינול לשלב המרטנסיט כדי לנעול את צורתו החדשה. חימום חוט הניטינול יגרום לו לחזור לצורתו המקורית.

כיצד להשתמש בחוט Nitinol?

לחוטי Nitinol יש יישומים מגוונים במספר תעשיות. אחד השימושים הנפוצים ביותר בחוט ניטינול הוא בתעשייה הרפואית, שם משתמשים בו בסטנטים, יישור שיניים ומכשירים כירורגיים. סטנטים של Nitinol משמשים לשמירה על כלי דם פתוחים, בעוד חוטים אורתודונטיים משמשים ליישור שיניים. בנוסף, חוטי ניטינול משמשים בתעשיית התעופה והחלל עבור מפעילי זיכרון צורות במטוסים, מכיוון שהוא קל ועמיד. חוט ניטינול משמש גם בהנדסת רכב להבנת תנודות המנוע, בחינת תוכניות הנחתת רעש ומנגנון שיכוך.

סיכום

לסיכום, חוט ניטינול הוא חומר רב תכליתי בעל תכונות ייחודיות ההופכות אותו לשימושי ביישומים שונים. הבנת תהליך הייצור שלו, התכונות הפיזיקליות והיישומים שלו יכולה לעזור לאנשים להעריך את הפוטנציאל והרבגוניות של החומר הזה. עם גמישות העל, אפקט זיכרון הצורה, העמידות והתאימות הביולוגית שלו, חוט ניטינול ממשיך להיות בחזית הקידמה הטכנולוגית.

הפניות:

1. http://journals.sagepub.com/doi/full/10.1243/095441105X69847

2. https://www.ncbi.nlm.nih.gov/pmc/articles/PMC4230702/

3. https://www.thoughtco.com/nitinol-373296

4. https://www.ncbi.nlm.nih.gov/pmc/articles/PMC4665485/

5. https://www.mechanicalbooster.com/2016/10/what-is-nitinol-alloy-how-it-works.html
